cob顯示屏潔凈車間建設方案示例

2022-04-26
共有9725家企業看過

     cob顯示屏潔凈車間建設方案簡要:


     cob顯示屏工藝流程:點測-分選-固晶-焊線-點膠-真空灌膠-噴砂

     a)點測:點測出芯片的波長,亮度,電流,電壓的值;

     b)分選:分選出紅光波長5nm片內均勻性,藍綠光波長3nm片內均勻性,紅藍綠亮度值8-12%誤差范圍片內均勻性的芯片;

     c)固晶:通過銀膠和環氧樹脂固晶膠將分選出的芯片固定在PCB板上;

     d)焊線:通過引線鍵合技術將PCB上的焊盤和芯片焊盤用金線連接;

     e)點膠:通過高精度點膠設備使用環氧樹脂將紅綠藍芯片點成單個的像素點;

     f)真空灌膠:在真空的密閉環境中,灌入一層加入炭黑的硬質硅膠;

     g)噴砂:通過噴砂機使得膠體表面粗糙化。


     拓展知識cob封裝和smd封裝相比:

     1、COB技術省去SMD發光管封裝過程、分光分色、編帶、貼片等工藝流程,縮短工藝路徑,提高產品生產過程的可靠性。COB產品面板整體灌封,具有抗潮、防撞,防護等級達到IP54,沒有引腳裸露,防靜電擊穿,提高使用過程可靠性,經數據統計,其平均失效率比SMD降低1個數量級,有效改善了SMD LED顯示屏可靠性與穩定性的問題。

     2、沒有單燈尺寸限制和貼片技術限制,點間距可以做到更小

     3、焊線后未經回流焊,無高溫?fù)p傷,失效率低


     詳細設計要點請聯系合潔科技光電顯示車間建設工程師

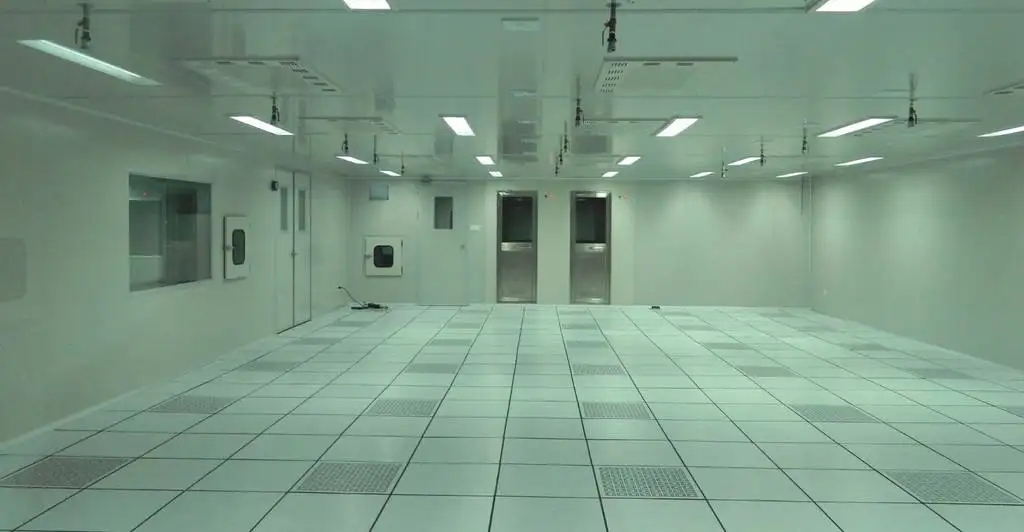

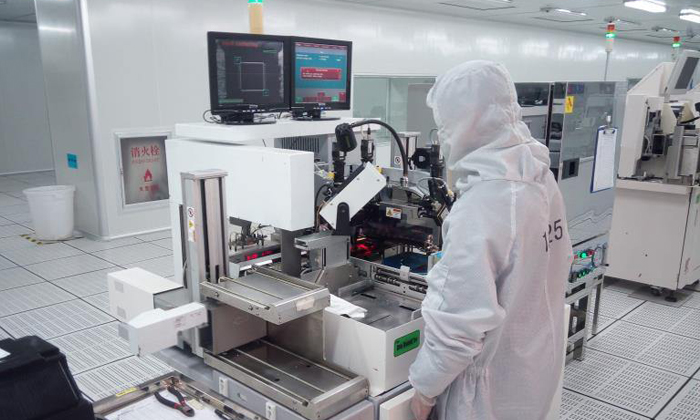

     潔凈車間工程示例如下:
